風洞實驗裝置
-
概述
低速風洞主要用於管各類風速進行量值傳遞，並可為風速測量儀器的研製、開發、
試驗、生產和使用提供檢定、測試和試驗手段。適用於以人工的方式產生並且控制氣流，
用來類比實體表面氣體的流動情況，並可測量氣流對實體表面的作用效果以及觀察流體現象。
主要特性
▌ 風洞中的氣流參數，如速度、壓力等，都可以比較精確的控制，並且可以隨時改變。
▌ 風洞實驗在室內進行，一般不受大氣環境變化的影響，可以連續進行實驗，設備利用率很高。
▌ 風洞實驗時，實驗樣件為靜止狀態，保證了測量的準確和安全。
▌ 整個系統通過電腦進行控制。通過控制軸流風機在風道中形成可控的氣流。同時，電腦控制
系統可採集、存儲和輸出風速等資料。設備具有較高的自動化水準。
-
規格

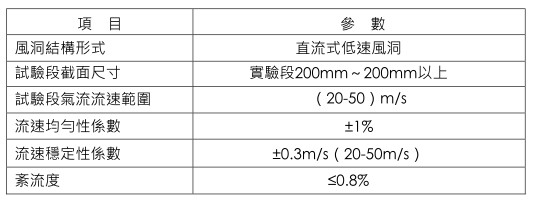

風洞主要技術參數

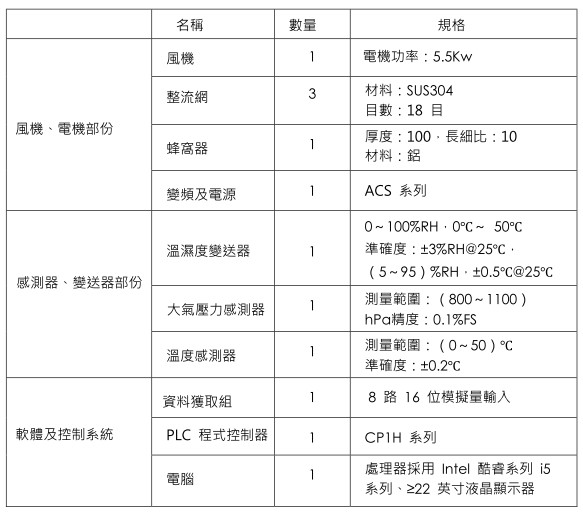

主要元器件構成

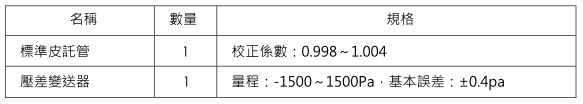

風速標準器
整體布局
風洞主要包括：動力部份、風道部份、資料獲取及控制部份、標準測試系統部份

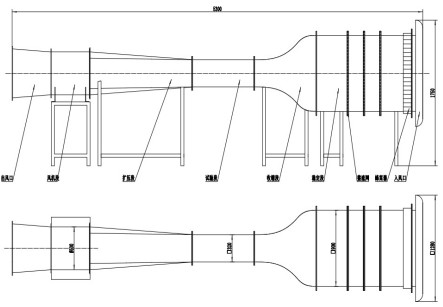

圖 1. 平面示意圖（設備尺寸：長 5300mm×寬 1300mm×高 1750mm）

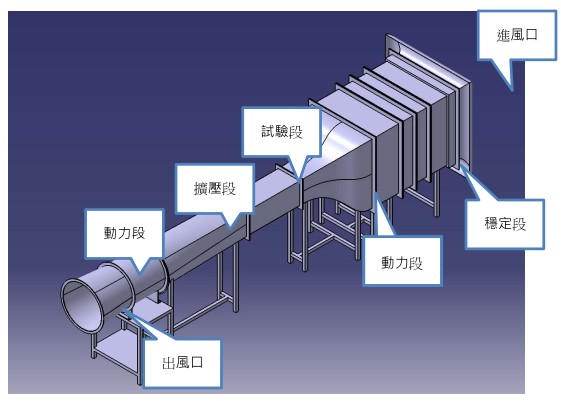

圖 2. 風洞3D示意圖
-
